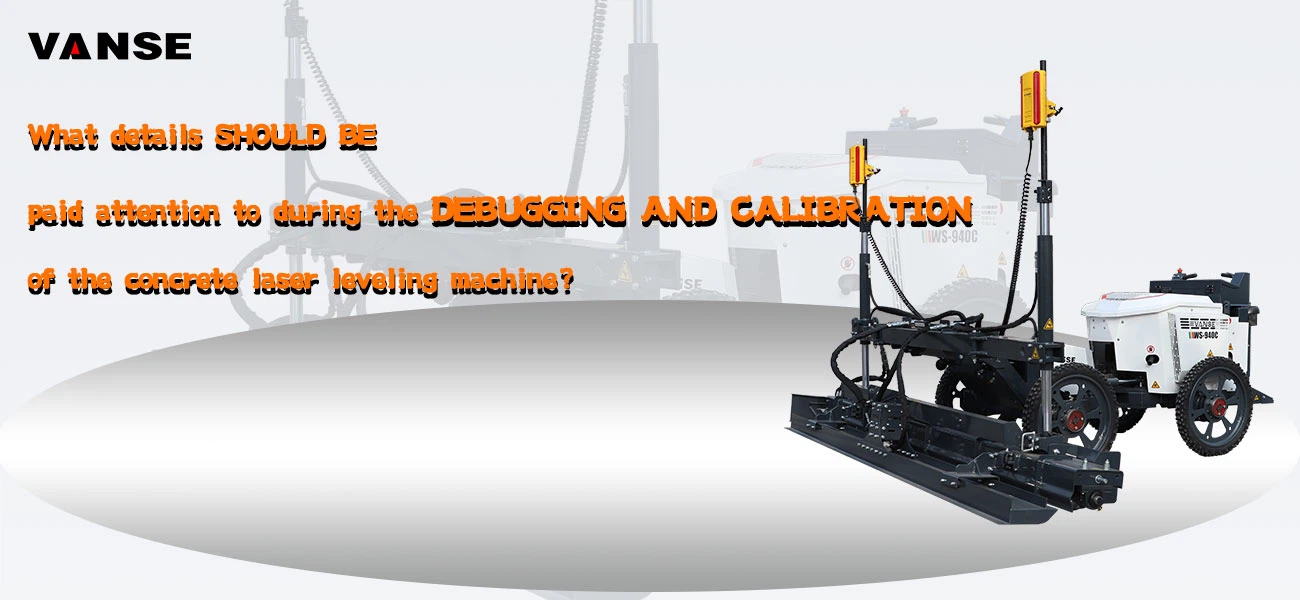

A quali dettagli è necessario prestare attenzione durante il debug e la calibrazione della livellatrice laser per calcestruzzo?

La messa in servizio e la calibrazione di una macchina livellatrice laser per calcestruzzo sono fondamentali per garantire una pavimentazione di alta-qualità (elevata planarità e livellamento). Questo processo richiede meticolosità e pazienza. Di seguito sono riportati i dettagli chiave da considerare, suddivisi in diverse fasi chiave:

1. Preparazione e ispezione prima dell'operazione

Prima di iniziare qualsiasi messa in servizio, una preparazione approfondita è la base per la sicurezza e il successo.

Ispezione dell'attrezzatura:

Parte meccanica:Controllare le parti strutturali della livellatrice, i cilindri idraulici, i raschiatori e i vibratori per eventuali danni, allentamenti o perdite d'olio. Assicurarsi che i cingoli e i pneumatici siano intatti e privi di danni.

Sistema idraulico:Controllare che il livello dell'olio idraulico rientri nell'intervallo standard e che l'olio sia pulito. Dopo aver avviato il motore, ascoltare eventuali rumori anomali provenienti dalla pompa idraulica e dal motore.

Sistema di alimentazione:Controllare se il carburante, l'olio e il liquido refrigerante sono sufficienti. Assicurarsi che la batteria sia completamente carica e che i collegamenti elettrici siano sicuri.

Impostazioni del trasmettitore laser:

Stabilità:Monta il trasmettitore laser su un treppiede solido, stabile e privo di vibrazioni-. Evitare di posizionarlo su un terreno soffice o in un luogo in cui potrebbe essere colpito da persone o apparecchiature.

Posizione e altezza:La posizione di installazione dovrebbe coprire l'intera area di costruzione ed essere il più vicino possibile al centro per ridurre il leggero errore causato dalla distanza. L'altezza deve essere aumentata in modo che il raggio laser sia più alto del raggio di lavoro del ricevitore sulla livellatrice.

Livellamento:Questo è il passaggio più critico! Utilizza la livella a bolla o elettronica incorporata nel trasmettitore laser- per regolarlo con precisione in uno stato orizzontale (solitamente in modalità di scansione con rotazione di 360 gradi). Anche una leggera inclinazione causerà un errore di inclinazione dell'intera superficie di lavoro.

Selezione della precisione:Selezionare il livello di precisione appropriato in base ai requisiti di costruzione (ad esempio, ±10mm/@30m o ±3mm/@30m). Maggiore è la precisione, maggiori saranno i requisiti di debug.

Preparazione del sito:

Parametri di elevazione:Verifica i parametri di elevazione sul-sito (solitamente forniti da un geometra) con la squadra di costruzione e ricontrollali-in più posizioni utilizzando un ricevitore laser portatile.

Trattamento di base:Assicurarsi che la planarità e la densità della base (solitamente pietrisco o terreno compattato) soddisfino sostanzialmente gli standard, senza irregolarità evidenti.

2. Debug e calibrazione della livellatrice stessa

Questo è il collegamento principale, il cui scopo è consentire alla macchina di rispondere con precisione ai segnali laser.

Installazione e controllo del ricevitore:

Montare saldamente il ricevitore laser sul montante della macchina di livellamento per evitare che si muova.

Controllare il livello della batteria del ricevitore per assicurarsi che funzioni correttamente. Verificare che gli indicatori luminosi o il display sul ricevitore funzionino correttamente.

Impostazione della posizione iniziale della macchina:

Guidare la livellatrice nell'area coperta dal segnale del trasmettitore laser, preferibilmente vicino al trasmettitore e dove l'elevazione del terreno è vicina all'elevazione di progetto.

Operazione "Zero" o "Imposta riferimento":

Modalità manuale:Azionare la macchina per sollevare o abbassare il fondo del raschiatore finché non si trova esattamente all'elevazione progettata (che può essere verificata mediante misurazione).

Calibrazione del ricevitore:A questa altezza corretta, regolare il ricevitore su e giù sull'albero in modo che il suo punto centrale (solitamente la luce verde o il display "0") sia allineato con il raggio laser.

Bloccare il riferimento:Eseguire "Imposta punto di riferimento", "Ripristina a zero" o operazioni simili sul pannello di controllo. Il sistema di controllo ricorderà questa altezza come la posizione "0" del segnale laser (cioè l'elevazione progettata).

Impostazioni di sensibilità e zona morta:

Sensibilità:Imposta la sensibilità di risposta del sistema idraulico. Un'impostazione troppo alta farà sì che il raschiatore si regoli frequentemente su e giù, creando un fenomeno di "onda che si rincorre" che influisce sulla scorrevolezza. Un'impostazione troppo bassa comporterà una risposta lenta e una scarsa precisione. Di solito, inizia con un valore di fascia media-.

Banda morta:Imposta un piccolo intervallo di errore consentito (ad esempio ±1-2 mm). All'interno di questo intervallo, il sistema non funzionerà per evitare un'eccessiva messa a punto del sistema idraulico e migliorare la fluidità della costruzione.

Verifica dell'esecuzione di prova:

Dopo aver impostato il punto di riferimento, non iniziare a versare immediatamente. Guidare invece la macchina in avanti, indietro, a sinistra e a destra entro il raggio del segnale osservando il display dell'altezza sul pannello di controllo.

Osservare se il raschietto può alzarsi e abbassarsi in modo fluido e preciso secondo le istruzioni. Arrestare la macchina in punti diversi con elevazioni note, utilizzare un righello o una livella per misurare effettivamente l'altezza del fondo del raschiatore e confrontarla con l'elevazione progettata per verificare la precisione dell'altezza del sistema di controllo.


3. Revisione e messa a punto-durante la costruzione

La messa in servizio e la calibrazione non sono operazioni una-temporanee e richiedono un monitoraggio continuo durante la costruzione.

Esaminare regolarmente il sistema laser:

Ogni 1-2 ore, o quando si sospetta una collisione, il trasmettitore laser deve essere ricontrollato per assicurarsi che sia ancora in uno stato assolutamente orizzontale. Vibrazioni, vento o contatti accidentali possono provocarne la deviazione.

Utilizza regolarmente un righello per individuare-l'elevazione della superficie del calcestruzzo livellato ma non inizialmente indurito e verificalo-incrociandolo con il valore visualizzato dalla macchina.

Prestare attenzione allo stato del materiale concreto:

Il cedimento (secchezza o magrezza) del calcestruzzo influisce in modo significativo sui risultati del livellamento. Se il materiale è troppo secco, la macchina incontrerà una notevole resistenza e potrebbe "salire un pendio"; se il materiale è troppo sottile, la macchina si "bloccherà" facilmente. Mantenere una qualità costante della fornitura di calcestruzzo è fondamentale.

Percorso di movimento dell'attrezzatura:

Pianificare il percorso di movimento della livellatrice per garantire che sia sempre all'interno della copertura effettiva del segnale laser ed evitare punti ciechi del segnale.

Gestione delle situazioni anomale:

Segnale perso:Una volta che l'allarme del ricevitore indica che il segnale laser è perso, la costruzione deve essere interrotta immediatamente, la causa deve essere individuata (blocco, trasmettitore spento, fuori portata, ecc.) e il segnale deve essere ripristinato e ricalibrato prima di continuare.

Deviazione di precisione:Se durante i controlli a campione viene rilevata una deviazione sistematica (complessivamente alta o bassa), la macchina deve essere fermata immediatamente e il livello del trasmettitore laser e le impostazioni di riferimento della macchina livellatrice devono essere ricontrollati.


4. Dettagli di sicurezza

Sicurezza del personale:Durante il debug e il funzionamento della macchina, assicurarsi che non ci sia nessuno nelle vicinanze, prestare particolare attenzione all'altezza del raggio laser per evitare l'esposizione diretta agli occhi umani.

Sicurezza dell'attrezzatura:Quando si sposta la livellatrice, fare attenzione a evitare ostacoli come reti di acciaio e pali di elevazione per evitare danni ai cingoli e ai cilindri idraulici.


Elenco riepilogativo dei punti chiave:

Palcoscenico	Dettagli fondamentali	Scopo
Preparare	Il trasmettitore laser è installato assolutamente in orizzontale	Stabilire un piano di riferimento orizzontale accurato
	Controlla i parametri di riferimento dell'elevazione del sito	Garantire la coerenza tra progettazione e sito
Calibrazione	Confrontare la macchina ad un'elevazione corretta nota	Lascia che la macchina "impara" qual è l'elevazione del progetto
	Funzionamento di prova e verifica del test effettivo	Controllo incrociato-per garantire l'accuratezza del sistema
Costruzione	Esaminare regolarmente il livellamento del laser e la precisione della macchina	Prevenire errori causati da vibrazioni e collisioni
	Monitorare le proprietà del materiale in calcestruzzo e lo stato del segnale	Garantire un processo di costruzione stabile e affidabile

Solo attenendosi ai dettagli di cui sopra, attenendosi scrupolosamente al manuale dell'attrezzatura e lavorando a stretto contatto con-i topografi in loco è possibile sfruttare appieno i vantaggi tecnici della livellatrice laser per realizzare pavimenti di altissima-alta-precisione-di alta qualità.
